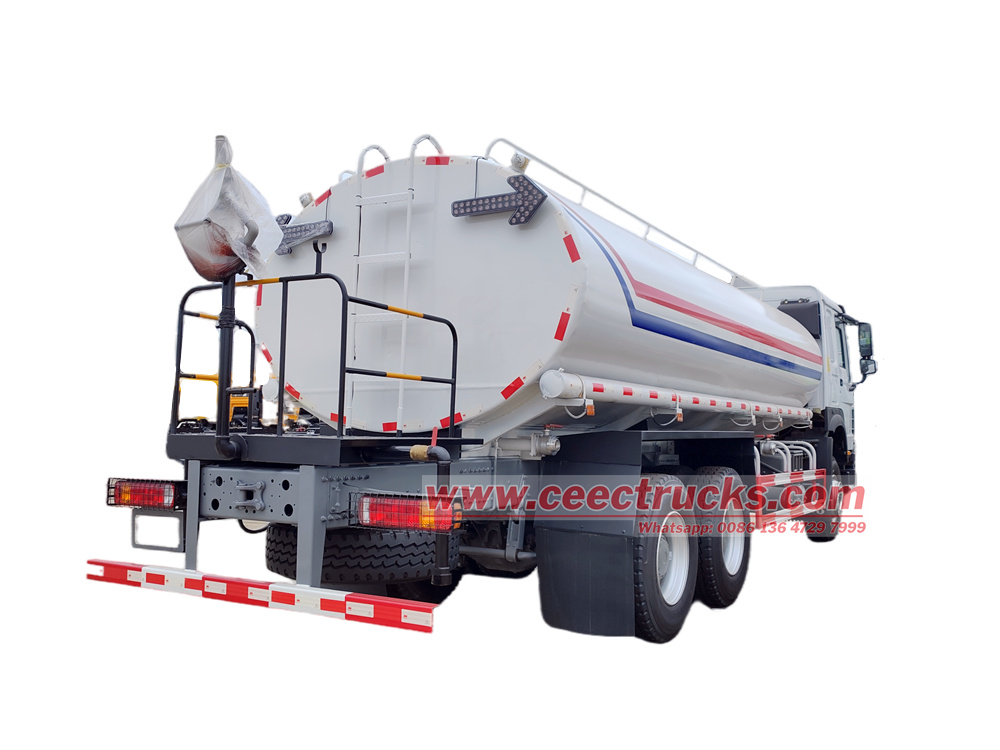

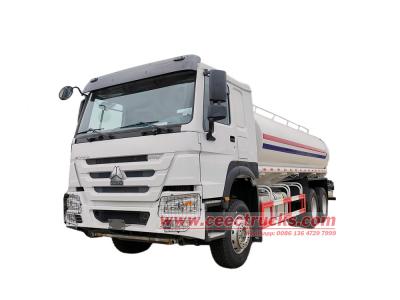

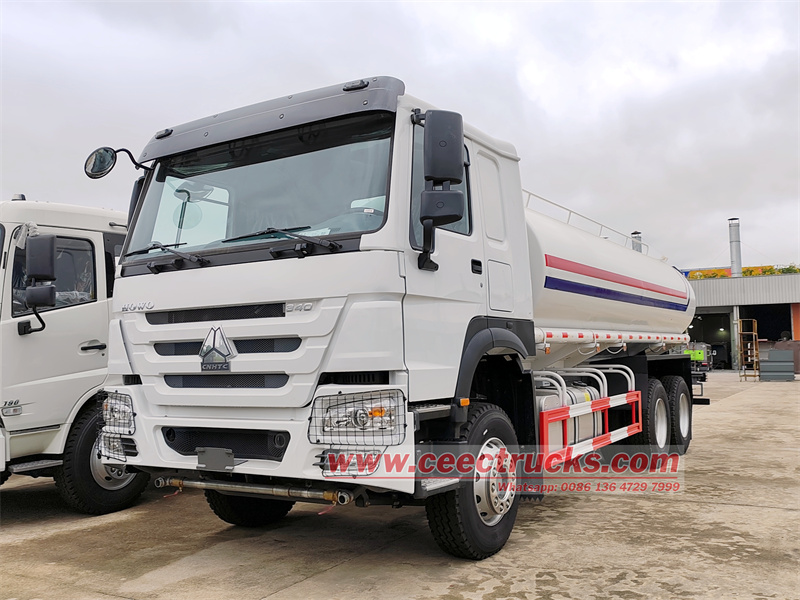

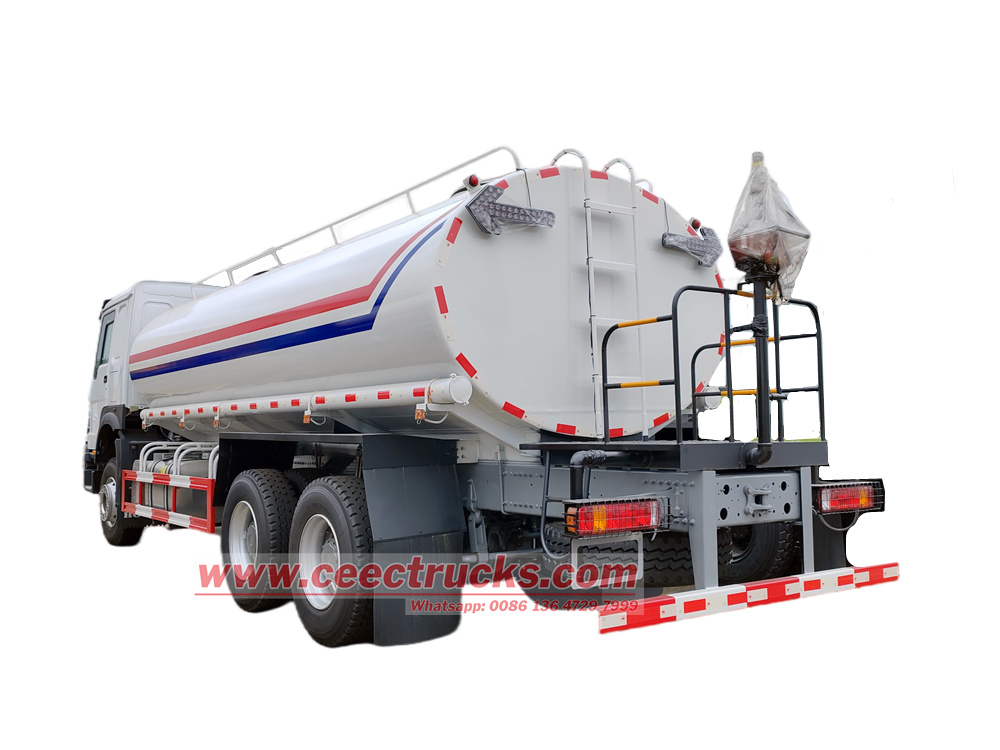

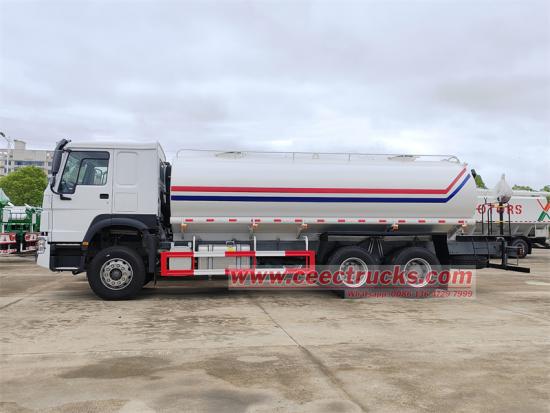

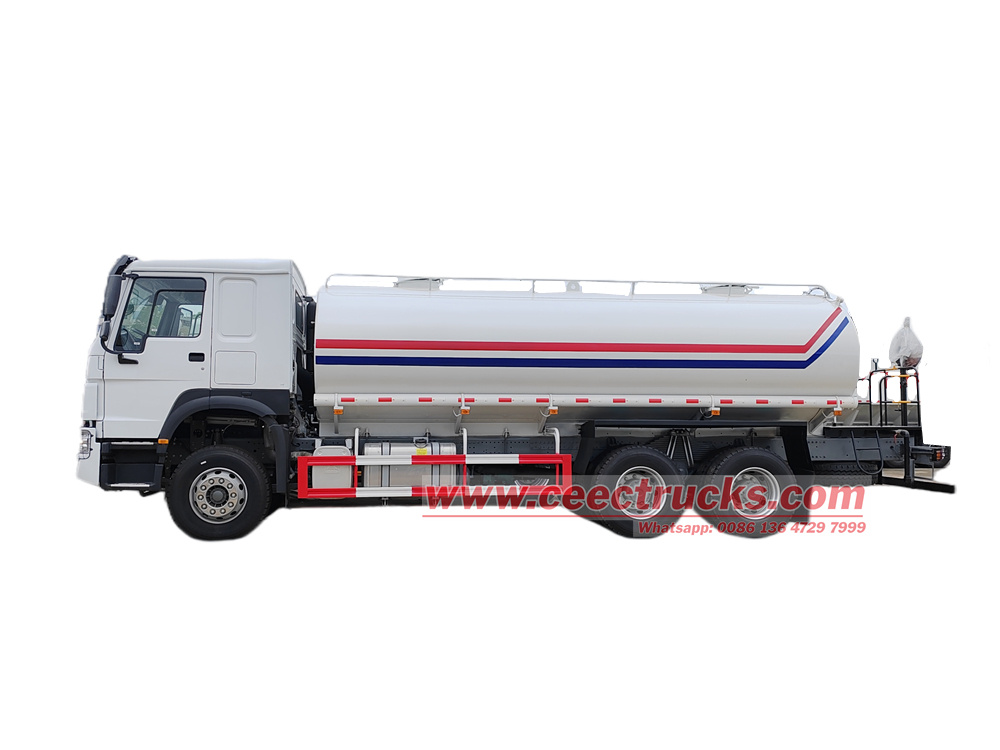

L'autocarro con irrigatore idrico Howo da 20 mc utilizza un telaio Sinotruk Howo HW76 6X4 con passo 4600+1350 mm. È equipaggiato con un motore Weichai WP10.340E22 da 340 CV e un cambio HW19710 a 10 velocità. La struttura superiore è costituita da un serbatoio d'acqua in acciaio al carbonio a forma di arco da 20 metri cubi, dotato di dispositivi di irrorazione anteriore, irrorazione laterale posteriore e cannone ad acqua posteriore. È dotato di una pompa centrifuga Weilong 80QZB(F) 60/90N(S) con una portata di 60 m³/h e una prevalenza di 90 m. Altre caratteristiche includono tubi di ingresso e uscita della pompa, una scala di accesso posteriore, parapetti, una passerella antiscivolo e un parapetto sulla parte superiore del serbatoio e due tombini.
Capacità di lavoro:
20cbmDimensioni (mm):
9850x2500x3150mmInterasse (mm):
4600+1350mmpotenza del motore:
340HP/ 250kWTipo di motore:
WEICHAI WP10.340E22Trasmissione ad assale:
6x4Scatola del cambio:
Sinotruk HW19710 10-speed,manualOsservazioni:
Payload capacity can be customizedIrrigatore ad acqua HOWO a 10 ruote WP10 340
IL Irrigatore ad acqua HOWO a 10 ruote WP10 340 è un'attrezzatura fondamentale per la pulizia municipale e la manutenzione ingegneristica. È dotato di un ampio serbatoio d'acqua da 20 metri cubi ed è dotato di un triplo sistema di irrorazione, che include lavaggio anteriore, irrorazione posteriore e un cannone ad acqua, soddisfacendo le esigenze di vari scenari come la pulizia stradale e l'irrigazione di aree verdi. Alimentato da una pompa centrifuga Weilong 60/90, vanta un'elevata portata e prevalenza, con un design pump-in/pump-out che consente l'aspirazione autonoma dell'acqua. Una scaletta si trova sul retro e la parte superiore del serbatoio è dotata di passerella antiscivolo e parapetti, garantendo sicurezza e facilità di manutenzione.
Parametri del prodotto:
| Nome del prodotto |
Autocisterna per acqua HOWO 6X4 20CBM |
|
|
Dimensioni, pesi e capacità del veicolo |
Marca del telaio |
HOWO HW76 |
|
Dimensioni complessive (L*W*H) |
9850x2500x3150mm |
|
|
Passo |
4600+1350mm |
|
|
Peso a vuoto |
11250 kg |
|
|
Peso lordo |
25000 kg |
|
|
Carico sugli assi |
7000/18000 (2 assi) kg |
|
|
Velocità massima |
82 chilometri all'ora |
|
|
Telaio |
Modalità di guida |
6x4 |
|
Tipo di cabina |
Cabina HOWO HW76, una fila e mezza, A/C |
|
|
Sterzo |
Guida a sinistra |
|
|
Pneumatici |
10+1 |
|
|
Specifiche degli pneumatici |
12.00R20 |
|
|
Scatola del cambio |
HW19710 10 velocità, manuale |
|
|
Serbatoio del carburante |
300 litri |
|
|
Motore |
Modello del motore |
WEICHAI WP10.340E22 |
|
Tipo di carburante e motore |
6 cilindri in linea, raffreddato ad acqua, quattro tempi, con freno valvola di scarico, iniezione diretta, turbocompresso e intercooler. |
|
|
potenza del cavallo |
340 CV/ 250 kW |
|
|
Spostamento |
9,726 litri |
|
|
Coppia massima |
1250 Nm |
|
|
Velocità nominale |
2200 giri/min |
|
|
Velocità di coppia massima |
1400-1600 giri/min |
|
|
Norma sulle emissioni |
Euro 2 |
|
|
Altre configurazioni standard |
1 |
Sistema di servosterzo |
|
2 |
Aria condizionata |
|
|
3 |
ABS, freno ad aria compressa automatico |
|
|
4 |
Marcatura retroriflettente |
|
|
5 |
Chiusura centralizzata |
|
|
6 |
Alzacristalli elettrico |
|
|
7 |
USB, Radio |
|
|
8 |
Paraurti allargato |
|
|
Parametri Tops |
Volume del serbatoio dell'acqua |
20.000 litri |
|
Materiale per cisterne |
Acciaio al carbonio, spessore cisterna: 5 mm. |
|
|
Sistema di caricamento |
Caricamento dall'alto |
|
|
Materiale del corpo |
Acciaio al carbonio ad alte prestazioni resistente all'usura con vernice anticorrosione, acciaio inossidabile SS304 come opzione |
|
|
Scompartimento |
4 con deflettori interni anti-onda |
|
|
Tombino |
4, Norme europee |
|
|
Spray |
Fronte t e re spray ar ugello , acqua posteriore cannone |
|
|
La forma della pistola a spruzzo può essere regolabile: pioggia intensa, pioggia moderata, pioggia sottile o foschia |
||
|
Larghezza di spruzzatura |
≥14m |
|
|
Larghezza dello spruzzo del cannone ad acqua |
≥ 28 milioni |
|
|
Attrezzatura |
Scala, cassetta degli attrezzi, vano portaoggetti laterale, Valvola di ingresso e uscita della pompa |
|
|
Valvola artesiana, filtro, valvola di distribuzione, testina di irrigazione, con funzione di autoaspirazione e scarico |
||
|
Pompa dell'acqua |
Modello |
Pompa centrifuga WEILONG 80QZB(F) 60/90N(S) |
|
portata |
60 m3/h |
|
|
Sollevare |
90 metri |
|
|
Testa |
6,5 metri |
|
|
Velocità di ingresso |
1 180 giri/min |
|
|
Prestazioni autoadescanti |
1. 0 min/5m |
|
|
Potenza equipaggiata |
22 0,5 kW |
|
Dettagli del prodotto:
Configurazione del telaio
1. Telaio HW76 6X4
o Utilizza la serie Sinotruk Howo HW76 telaio dedicato, configurazione di trazione 6×4 e passo lungo di 4600+1350 mm per migliorare la stabilità di guida.
o Telaio ad alta resistenza: Struttura a trave longitudinale a doppio strato, elevata capacità portante, eccellente resistenza alla torsione, che garantisce l'assenza di deformazione della carrozzeria a pieno carico.
2. Gruppo propulsore
o Motore Weichai WP10.340E22: Cilindrata di 9,726 litri, potenza massima di 340 CV (250 kW), coppia massima di 1250 N·m, caratteristiche di coppia elevata a bassa velocità soddisfano le esigenze di scenari di carico pesante come salite e partenze.
o HW19710 trasmissione a 10 velocità: Cambio manuale a 10 velocità con un rapporto di prima marcia alto e un rapporto di ultima marcia basso, che bilancia le salite a bassa velocità e le velocità di crociera ad alta velocità, offrendo un'eccellente fluidità di cambiata.
Progettazione della struttura superiore:

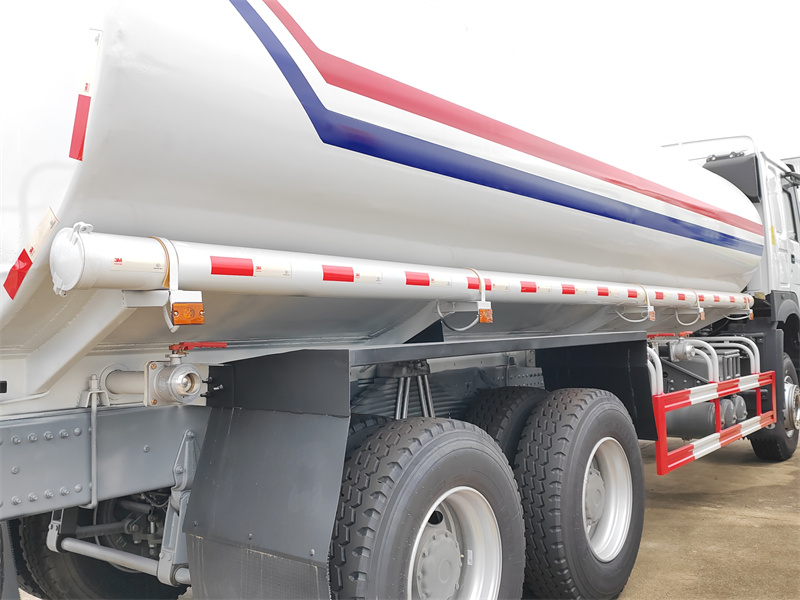

1. Serbatoio d'acqua in acciaio al carbonio da 20 metri cubi
o Volume e struttura: Volume effettivo di 20 metri cubi; il design ellittico del serbatoio riduce la resistenza al flusso dell'acqua e migliora l'efficienza di svuotamento; il corpo del serbatoio è realizzato in acciaio al carbonio Q235B spesso 4 mm, sabbiato e antiruggine, quindi rivestito con vernice antiruggine per una lunga durata.
o Design del deflettore: Nel serbatoio sono integrati più deflettori per impedire lo sbattimento del flusso d'acqua e migliorare la stabilità del veicolo.
o Tombini e manutenzione: Sulla parte superiore del serbatoio sono presenti due tombini da Φ500 mm, dotati di valvole di sfiato per una facile ispezione e pulizia; nella parte posteriore del serbatoio è presente una valvola di scarico per un rapido drenaggio dell'acqua residua.
2. Sistema di irrigazione

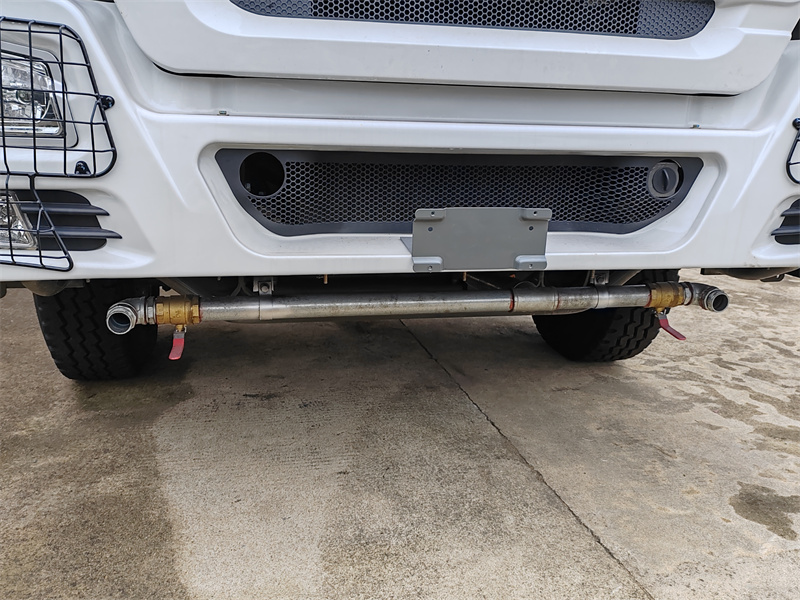

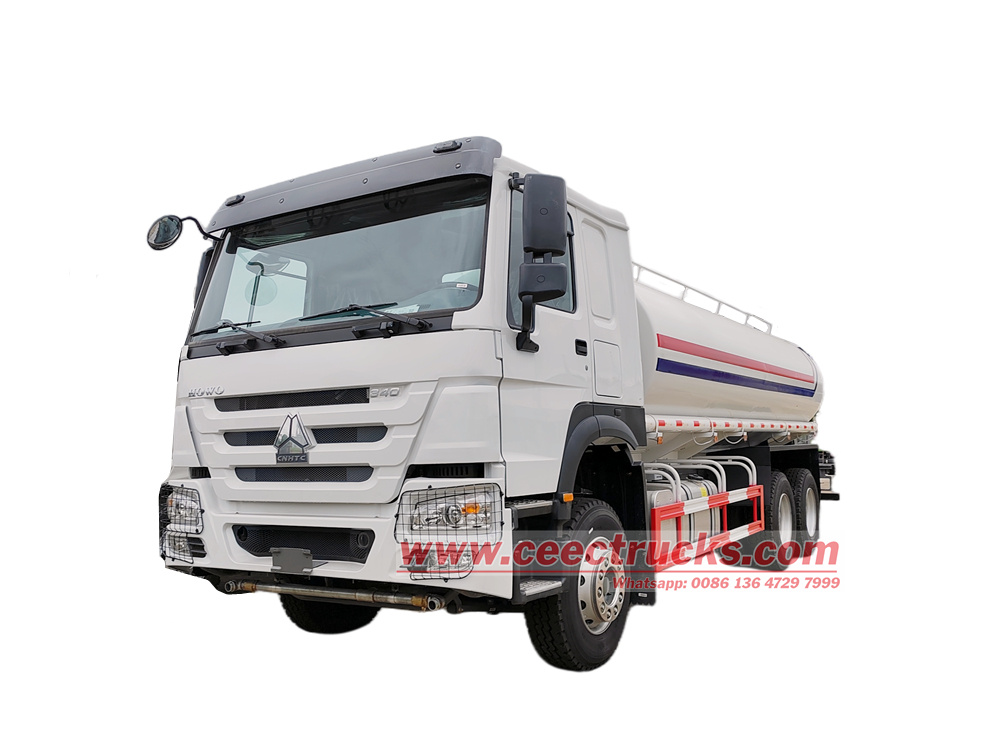

o Dispositivo di lavaggio anteriore: Installato nella parte anteriore del veicolo, utilizzato per lavare via polvere e fango dalla strada, con una larghezza di copertura ≥14 metri e un angolo di spruzzo regolabile.

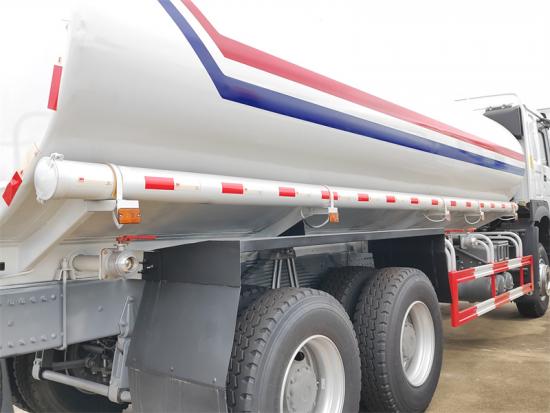

o Dispositivo di irrigazione laterale posteriore : Disposti simmetricamente su entrambi i lati, con ragionevole spaziatura degli ugelli, adatti al raffreddamento del terreno e alla soppressione della polvere.

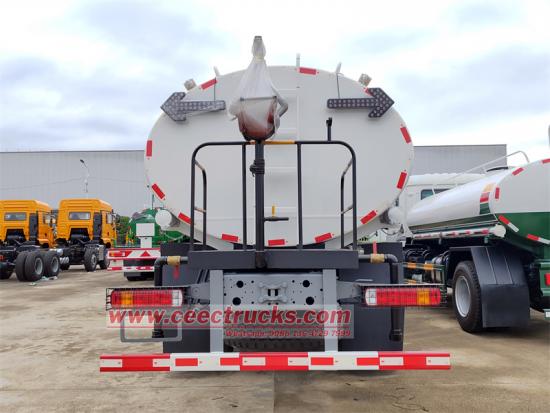

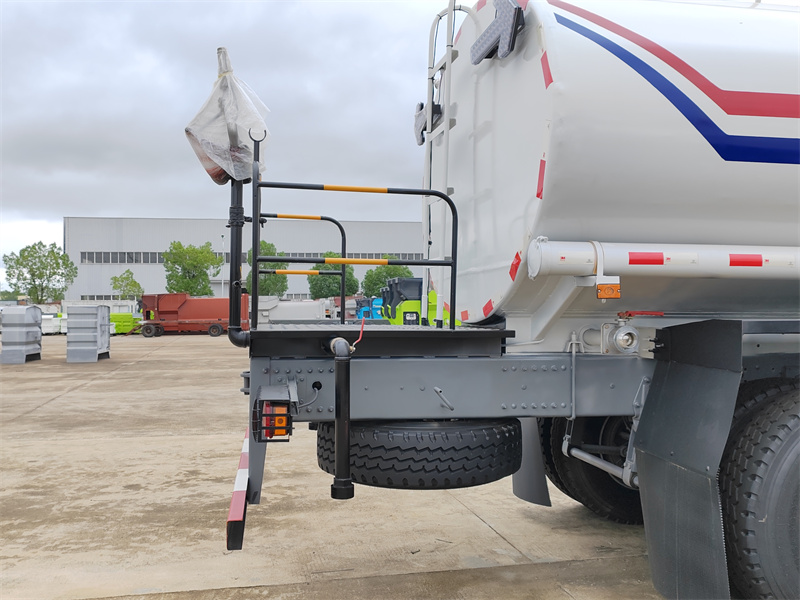

o Cannone ad acqua posteriore: Cannone ad acqua ad alta pressione a lungo raggio con una gittata di ≥28 metri. Può essere regolato in modalità corrente continua e nebulizzazione per interventi di emergenza antincendio o pulizie a lunga distanza.
3. Pompa dell'acqua centrale: Dotato di una pompa centrifuga Weilong 80QZB(F) 60/90N(S) progettata specificamente per autocarri con irrigatore.
o Portata: 60 m³/h, elevata efficienza di pompaggio e irrigazione.
o Testa: 90 m, garantendo una pressione di alimentazione idrica e una portata sufficienti.

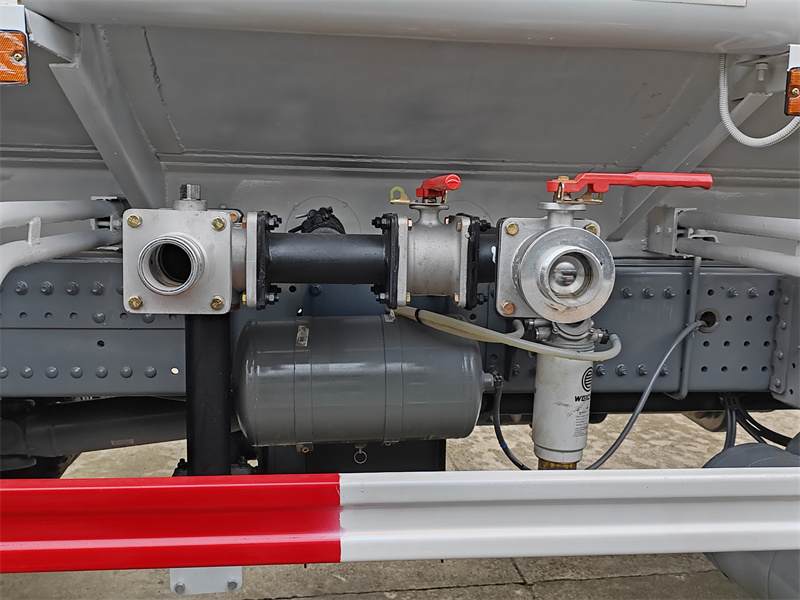

o Funzione: Supporta il funzionamento di pompaggio in entrata/uscita; può autoadescarsi da fiumi, stagni e altre fonti d'acqua oppure attingere acqua da fonti pressurizzate come gli idranti, garantendo flessibilità di funzionamento.
4. Sistema di tubazioni
o Conduttura principale: Tubo in acciaio inossidabile DN80mm, resistente alle alte pressioni, resistente alla corrosione, riduce la resistenza al flusso dell'acqua.

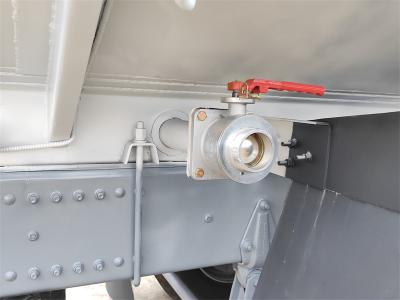

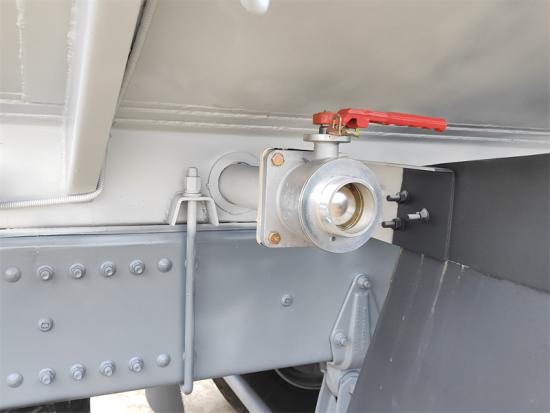

o Gruppo valvola di controllo: Combinazione di valvole di controllo pneumatiche e valvole a sfera manuali, che consentono il funzionamento indipendente di accensione/spegnimento delle funzioni di lavaggio anteriore, spruzzatura posteriore e cannone ad acqua, facilitando così il funzionamento.
o Dispositivo di filtrazione: Un filtro grossolano viene installato prima della pompa e un filtro fine viene installato dopo la pompa per impedire che le impurità ostruiscano gli ugelli e garantire un funzionamento stabile del sistema.

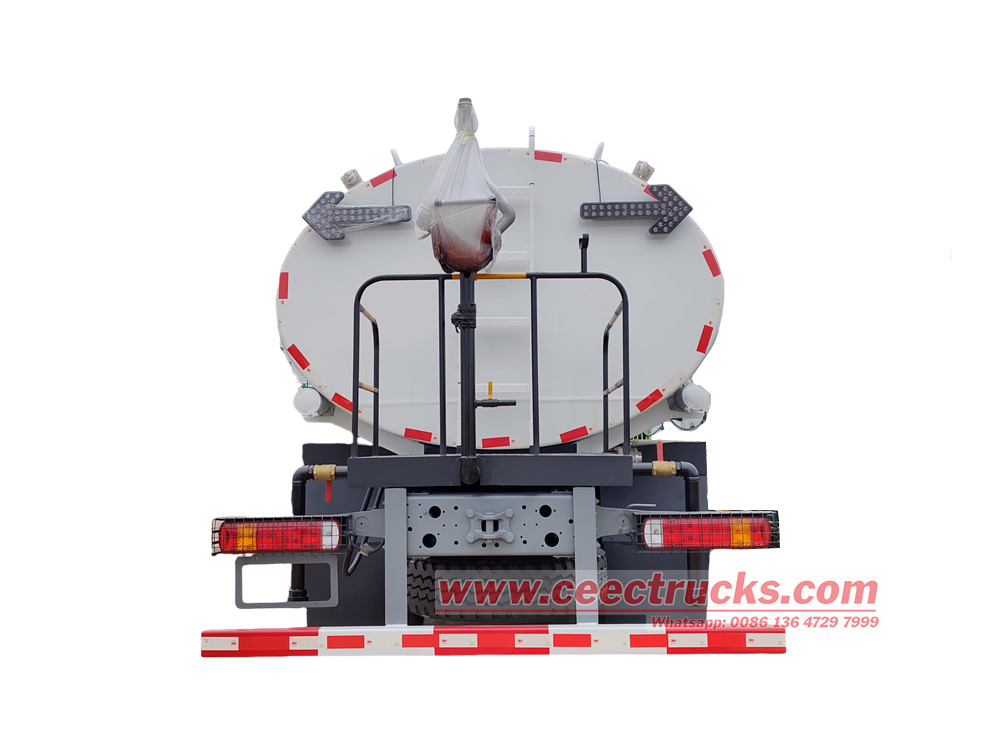

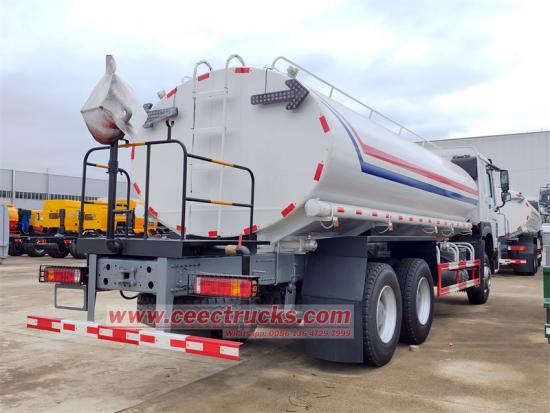

Protezione di sicurezza: La parte posteriore del veicolo è dotata di una scala a pioli e di parapetti, mentre la parte superiore del serbatoio è dotata di una passerella antiscivolo e di parapetti, che garantiscono un elevato livello di sicurezza agli operatori che salgono e scendono dalla parte superiore del serbatoio per operazioni e ispezioni.
Lavorando Principio della pompa centrifuga per acqua Weilong 80QZB(F) 60/90N(S):
Il principio di funzionamento principale di questa pompa centrifuga Weilong è la conversione della forza centrifuga in energia. Prima dell'avviamento, è necessario riempirla con acqua di adescamento per spurgare l'aria. Durante il funzionamento, la pompa aziona la girante interna per ruotare ad alta velocità tramite una presa di forza (PTO). L'acqua nella girante viene spinta dal centro verso il bordo esterno sotto la forza centrifuga, creando un vuoto (pressione negativa) all'ingresso. A pressione atmosferica, l'acqua viene aspirata continuamente, ottenendo l'"autoadescamento".
Contemporaneamente, il flusso d'acqua ad alta velocità entra nella camera di diffusione a voluta del corpo pompa. La sezione trasversale del canale di flusso aumenta gradualmente, riducendo la velocità dell'acqua e convertendo efficacemente l'energia cinetica (velocità) dell'acqua in energia di pressione (prevalenza). Infine, questo flusso d'acqua ad alta pressione viene scaricato dall'uscita, fornendo energia ai dispositivi di lavaggio anteriore, di spruzzatura posteriore e agli idranti. La sua funzione "pump-in, pump-out" è un'applicazione specifica di questo principio sia in modalità di pompaggio che di spruzzatura.
Scenari applicativi e vantaggi:
• Vantaggi principali:
o Grande capacità ed elevata efficienza: la capacità di 20 metri cubi riduce la frequenza di rabbocco dell'acqua e aumenta l'efficienza per viaggio.
o Adattabilità multifunzionale: combina le funzioni di spruzzo frontale, spruzzo laterale e cannone ad acqua per soddisfare esigenze quali la pulizia delle strade, l'irrigazione di spazi verdi e la lotta antincendio di emergenza.
o Stabilità per impieghi gravosi: costruito su un telaio Sinotruk 6×4 con cambio a 10 velocità, si adatta a pendenze e condizioni stradali fangose, garantendo un'elevata affidabilità.
• Scenari applicabili: Pulizia delle strade urbane, abbattimento delle polveri nei cantieri edili, manutenzione del paesaggio e raffreddamento in grandi sedi per eventi.
★ Weichai WP10.340E22 Motore Euro 2, super potente
★ SINOTRUK HW19710 Cambio manuale meccanico a 10 rapporti
★ Ricambi di ricambio rapidi per 12 mesi GRATIS
★ Autocisterna per acqua HOWO 20CBM autorizzata
★ Servizio di formazione per Autocarro con irrigatore d'acqua Howo 6x4
Fornitore ed esportatore cinese di camion dei pompieri professionali, forniamo alta qualità serbatoio d'acqua camion. Possiamo garantire tempi di consegna rapidi e 12 mesi di garanzia per i nostri irrigatore d'acqua camion. Il nostro serbatoio d'acqua I camion vengono venduti in più di 80 paesi, tra cui l'Europa orientale e i paesi della CSI, l'Africa, il Sud-est asiatico, l'America centrale e meridionale, il Medio Oriente, ecc.
