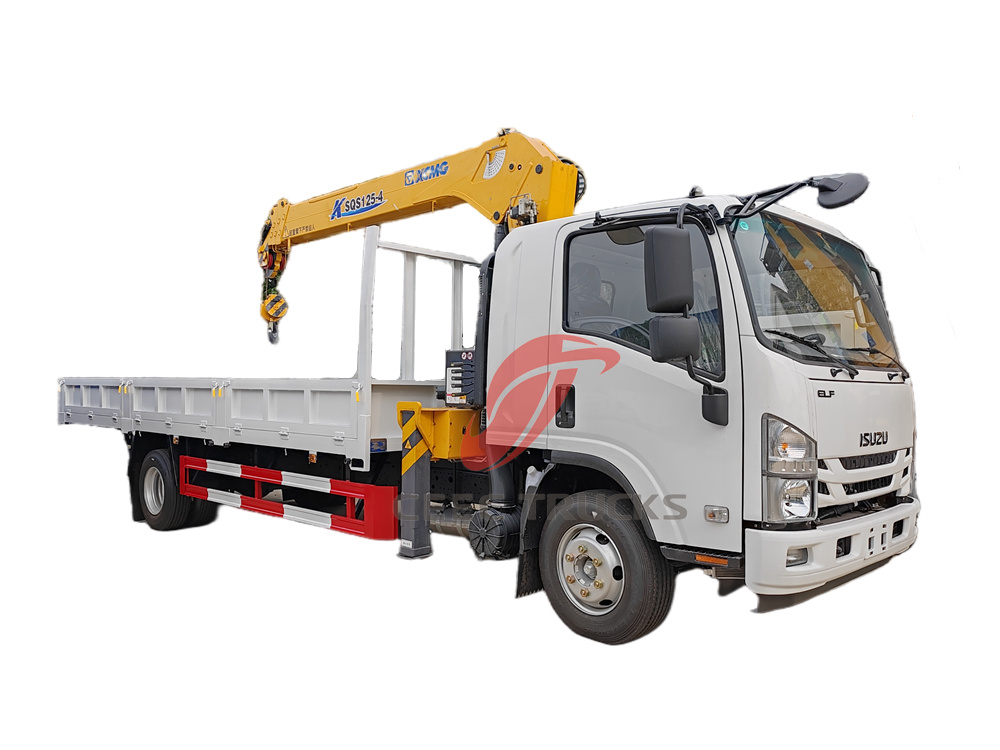

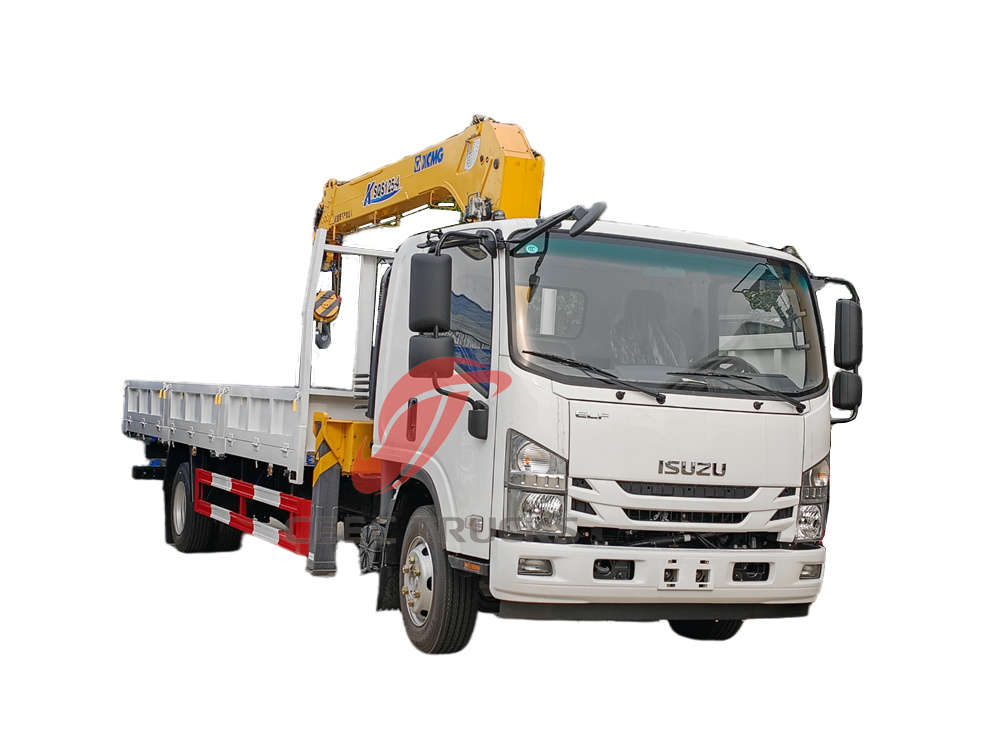

Il 23 giugno 2025, un Camion da carico Isuzu NPR montato XCMG da 5 tonnellate gru È uscito lentamente dallo stabilimento CEEC ed è ora arrivato al terminal portuale di Shanghai, dove verrà spedito via mare nelle Filippine. Questo veicolo è un'autogru con braccio sostituita da un'impresa edile filippina per il suo progetto di costruzione. Dopo aver visitato il nostro sito web CEEC, il cliente si è mostrato molto interessato alla nostra autogru con braccio e ha deciso di acquistarla dopo averci contattato.
Ecco i dettagli dell'autogru con braccio Isuzu NPR 5T:
L'autogru Isuzu 700P da 5 tonnellate è un veicolo ingegneristico efficiente che integra funzioni di trasporto e sollevamento. Adotta la consolidata tecnologia dei telai Isuzu ed è equipaggiato con il sistema gru ad alte prestazioni XCMG. È adatto a molteplici settori, come l'edilizia, la logistica e l'amministrazione comunale, realizzando l'operazione integrata di "trasporto + sollevamento" e migliorando notevolmente l'efficienza lavorativa.
Telaio e sistema di alimentazione
• Struttura del telaio: Basato sul telaio della cabina a fila singola Isuzu 700P, il passo è di 5200 mm, garantendo un'ottima stabilità di guida e adattandosi alle complesse condizioni stradali delle strade urbane e dei cantieri.
• Configurazione di potenza: Dotato di un motore diesel 4HK1-TCG61 con una potenza massima di 190 cavalli, abbinato a un cambio MLD a 6 marce, l'erogazione della potenza è potente e fluida e il risparmio di carburante è garantito.
Dimensioni del contenitore di carico
• Specifiche del cassone di carico: 6400×2130×500 mm, realizzato in acciaio ad alta resistenza, con motivi antiscivolo sul fondo del cassone di carico, elevata capacità di carico e in grado di soddisfare le esigenze di trasporto di varie merci come materiali da costruzione e attrezzature.
Sistema di gru

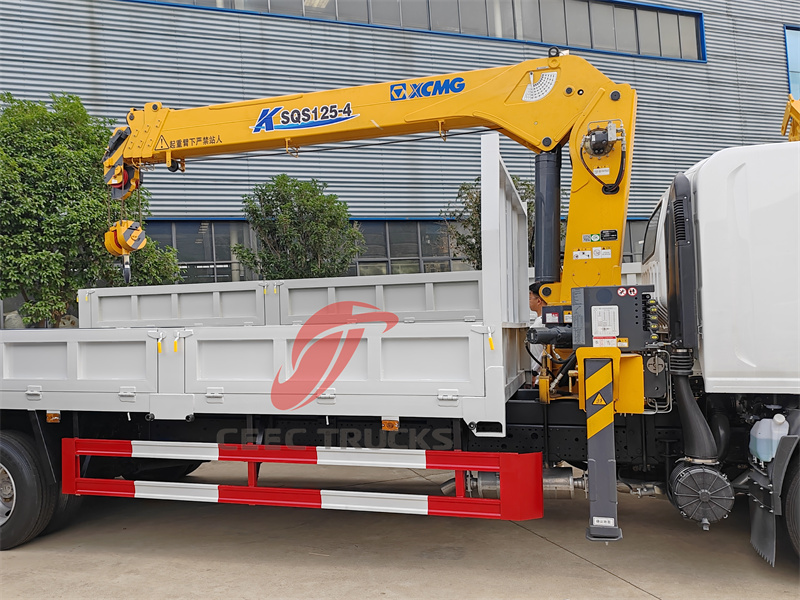

• Capacità di sollevamento: dotato di gru a braccio dritto XCMG SQS125-4, con una capacità di sollevamento massima di 5 tonnellate, un'altezza di sollevamento massima di 12 metri, un raggio di lavoro di 11 metri e una coppia di sollevamento di 12,5 T·M, adatta per operazioni di sollevamento di piccole e medie dimensioni.

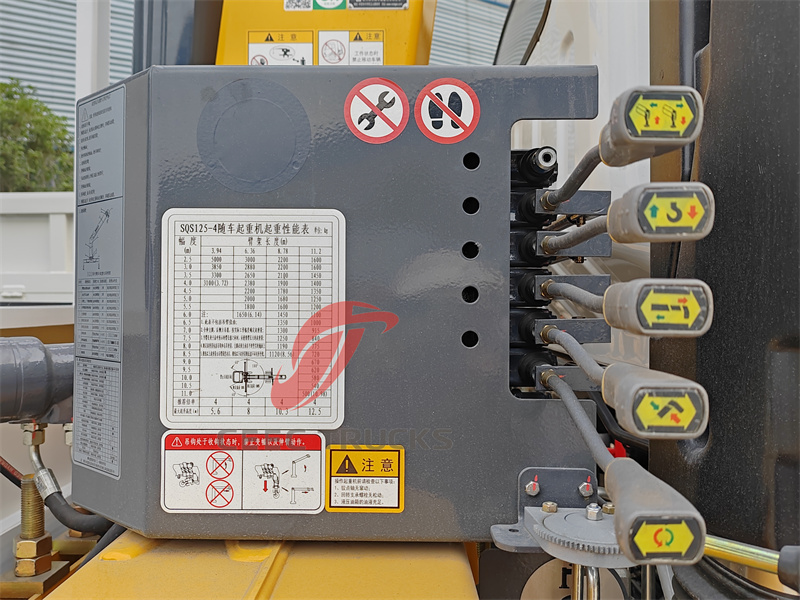

• Prestazioni operative: Design con rotazione completa a 360°, ampio raggio d'azione; dotato di 2 stabilizzatori idraulici per migliorare la stabilità operativa; leve di azionamento idrauliche manuali su entrambi i lati, controllo preciso dei movimenti di sollevamento e stabilizzatori, facile da usare.
|

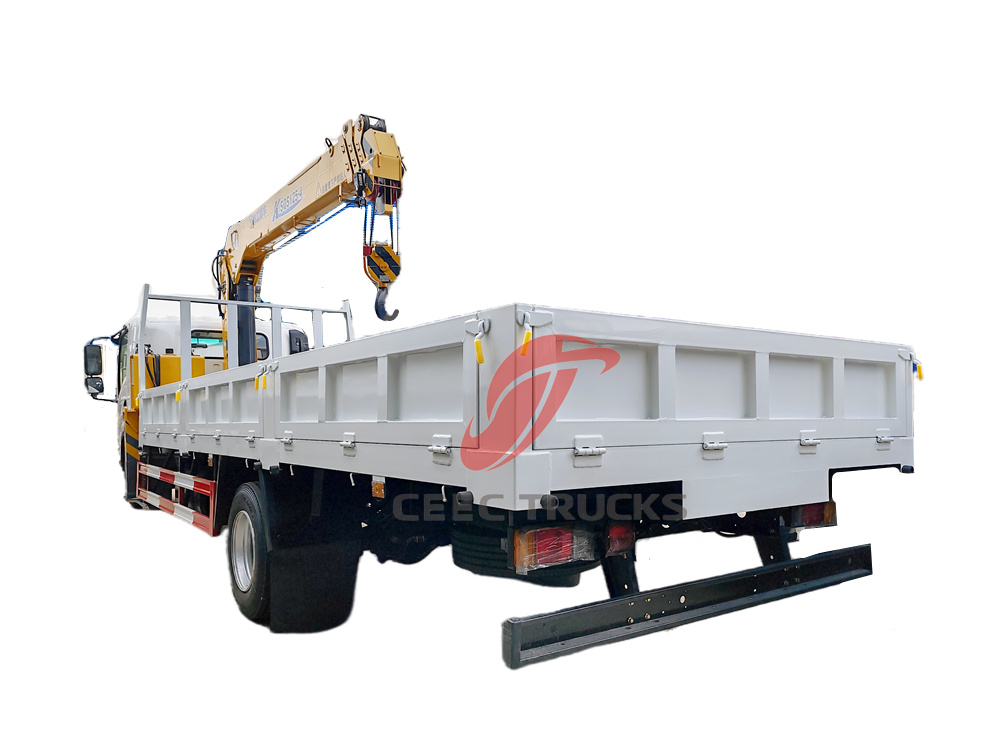

Autogru ISUZU NPR da 5 tonnellate |
||
|
Parametri tecnici generali |
||
|
Dimensione complessiva |
90 5 0×2 2 30×3 2 50 millimetri |
|
|
Peso lordo del veicolo |
1 055 0 kg |
|
|
Peso a vuoto |
6830 Kg |
|
|
Specifiche del telaio |
||
|
Marca del telaio |
ISUZU |
|
|
Modello di unità |
4x2 |
|
|
Cabina |
Isuzu Cabina ELF 700P , Guida a sinistra, con aria condizionata |
|
|
Numero di passeggeri |
3 |
|
|
Motore |
Stile |
4 tempi iniezione diretta, 4 cilindri in linea con raffreddamento ad acqua, intercooler, EGR |
|
Modello |
Isuzu 4HK1-TCG6 1 |
|
|
Energia |
1 39 kW/ 190 HP |
|
|
Norma sulle emissioni |
EURO 6 |
|
|
Spostamento |
5193 ml |
|
|
Velocità nominale |
2600 giri al minuto |
|
|
Coppia massima |
507N.m |
|
|
Velocità di coppia massima |
1600-2600 giri/min |
|
|
Tipo di carburante |
Diesel |
|
|
Cambio |
Isuzu MLD 6 marce, manuale |
|
|
Sistema frenante |
Aria br prendere |
|
|
Passo |
5 20 0 millimetri |
|
|
Carico sull'asse anteriore/posteriore |
35 00/ 705 0 kg |
|
|
Anteriore/posteriore traccia |
1680 / 1650mm |
|
|
Anteriore/posteriore o verhang |
1 110 /2 740 mm |
|
|
Pneumatico |
2 3 5/ 75 R 17 .5 |
|
|
Velocità massima di guida |
1 10 chilometri all'ora |
|
|
Specifiche della struttura superiore |
||
|
Carrozzeria |
Dimensione |
64 00x2 13 0x 5 00mm |
|
Materiale |
Acciaio al carbonio Q235 |
|
|
Spessore del carico |
Lato 4 mm, fondo 5 mm |
|
|
Sistema di lavoro |
Tipo di braccio |
Dritto 4 - Braccio telescopico |
| Modello Boom |
XCMG SQS125-4 |
|
|
Momento massimo di sollevamento |
12.5TM |
|
|
Capacità di sollevamento massima |
5 000 kg |
|
|
Altezza massima di sollevamento |
1 2 M |
|
|
Angolo di rotazione |
Rotazione completa a 360° |
|
|
Spazio di installazione |
9 0 0 millimetri |
|
|
Raggio di lavoro massimo |
1 1 M |
|
|
Pressione massima di esercizio |
22 MPa |
|
|
Potenza consigliata |
18 chilowatt |
|
|
Flusso massimo |
4 0( L /min) |
|
|
Peso della gru |
2230 (kg) |
|
|
Capacità del serbatoio dell'olio |
9 0(L) |
|
|
Altra configurazione |
Sistema di controllo su 2 lati; pannello diamantato; 5 Braccio a T, ecc. |
|
Principio di funzionamento
La funzione di sollevamento dell'autogru a braccio dritto Isuzu 700P si basa sul sistema idraulico e il suo processo di funzionamento è il seguente:
1. Trasmissione di potenza: Il motore aziona la pompa idraulica per convertire l'energia meccanica in energia di pressione dell'olio idraulico.
2. Controllo idraulico: L'olio idraulico entra nel cilindro idraulico e nel motore attraverso la valvola di controllo per azionare l'estensione, la variazione di ampiezza e la rotazione del braccio della gru, nonché il sollevamento e l'abbassamento del gancio.

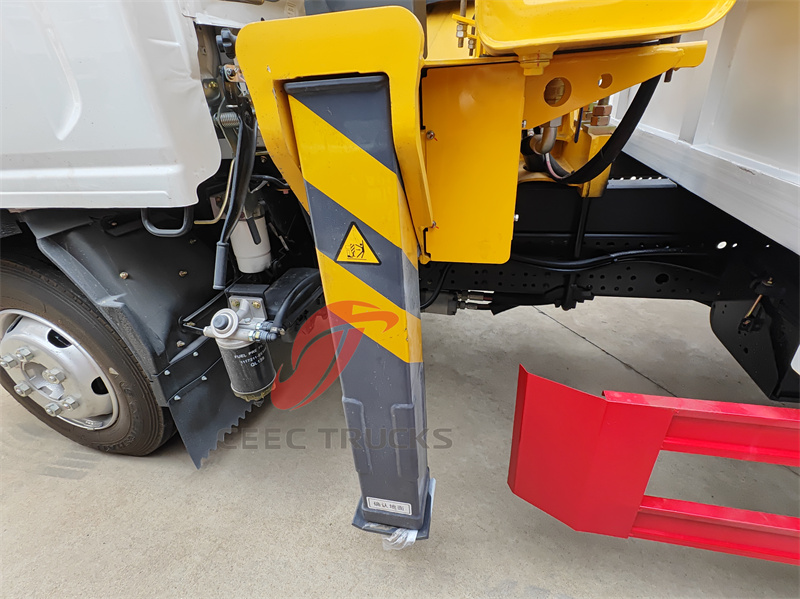

3. Supporto stabilizzatore: Durante il funzionamento, gli stabilizzatori idraulici si estendono per aumentare la superficie di appoggio, impedire il ribaltamento del veicolo e garantire la sicurezza.

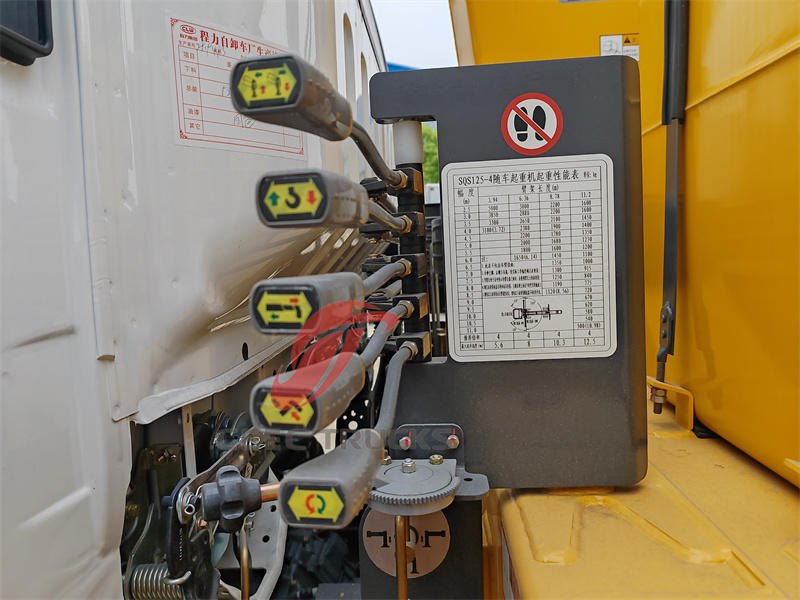

4. Funzionamento manuale: L'operatore controlla con precisione il funzionamento del braccio, del gancio e degli stabilizzatori tramite il joystick idraulico.

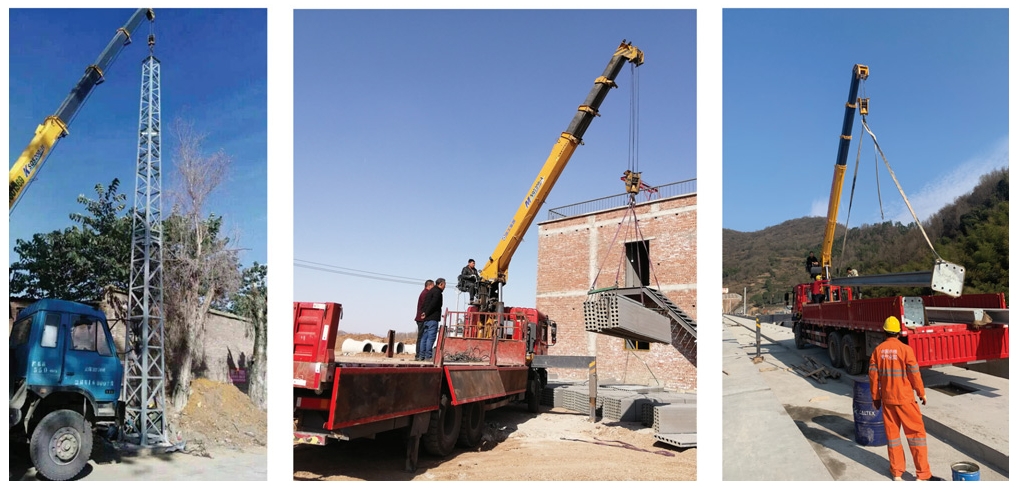

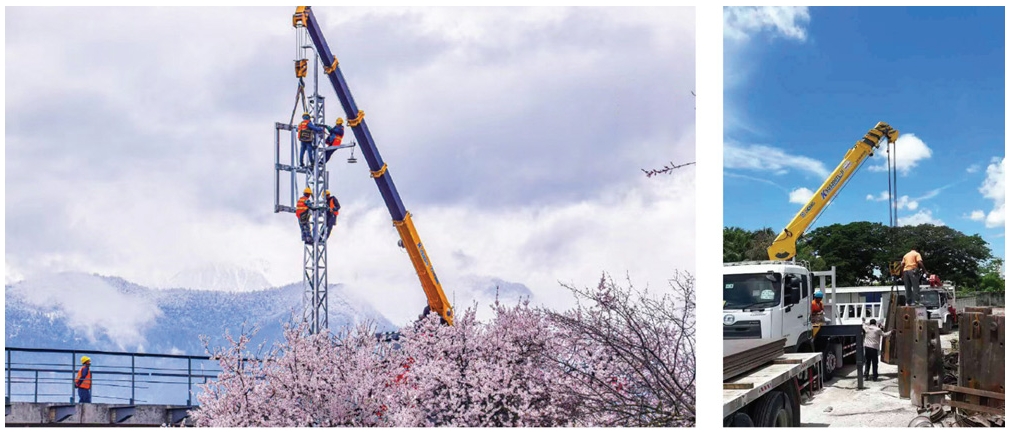

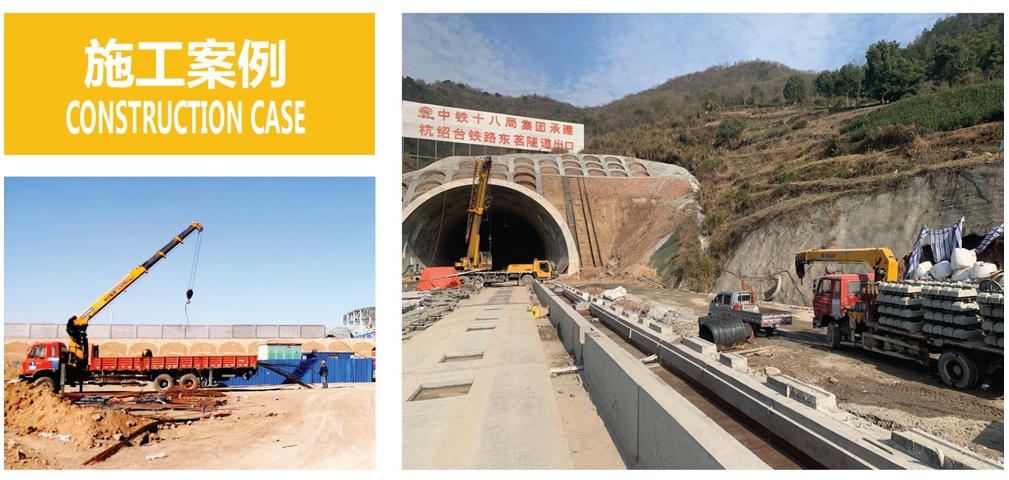

Casi di costruzione
