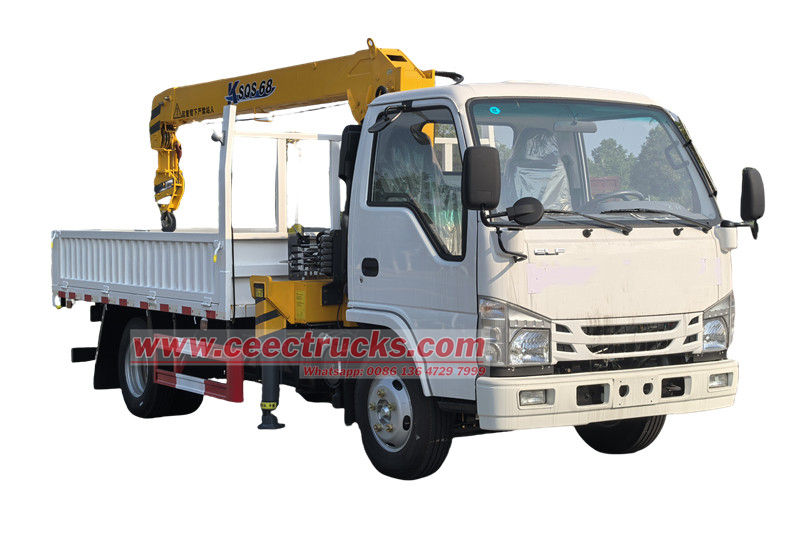

La gru per autocarri Isuzu ELF da 3,2 tonnellate è un'attrezzatura di sollevamento efficiente e flessibile, montata su un veicolo e dotata di una struttura a braccio dritto retrattile. Il design a braccio dritto della gru consente di operare con diverse angolazioni, con un ampio raggio d'azione e un'elevata altezza di sollevamento. Grazie al sistema di controllo, è facile ottenere sollevamenti e movimentazioni precise delle merci. Gru per autocarri Isuzu ELF è ampiamente utilizzato nella logistica, nell'edilizia, nel soccorso e in altri scenari, migliorando notevolmente l'efficienza del lavoro e la sicurezza operativa.
Gru per autocarri Isuzu ELF da 3,2 tonnellate, chiamata anche autocarro Isuzu ELF con capacità di sollevamento della gru da 3,2 tonnellate, autocarro con gru telescopica, autocarro con braccio di servizio, gru montata su autocarro con braccio telescopico, ecc. Il veicolo è modificato sul telaio Isuzu 100P, dotato di un potente motore Isuzu 4KH1CN6LB da 120 CV, abbinato a una trasmissione MSB a 5 velocità, cambi di marcia fluidi e una gru SQS-68 nella parte posteriore del corpo del veicolo, con grande capacità di sollevamento e portata, e un cassone di carico sottostante da 3000x2100x450 mm, che può trasportare facilmente oggetti pesanti sollevati dal gancio della gru.
La gru per autocarri Isuzu ELF da 3,2 tonnellate offre un'ampia gamma di tonnellaggi opzionali, tra cui 2 tonnellate, 3,2 tonnellate, 4 tonnellate e così via, fino a 30 tonnellate. Per quanto riguarda il tipo di gru, i clienti hanno la flessibilità di scegliere tra una gru a braccio dritto o una gru a braccio pieghevole.
Questa gru autocarrata Isuzu è composta da diversi componenti chiave, come il braccio, la piattaforma girevole, il telaio e le gambe. La gru di bordo esegue movimenti meccanici come il sollevamento, lo sfilo, la rotazione e il sollevamento con verricello, e realizza le operazioni di sollevamento attraverso una combinazione coordinata di queste azioni.
|
Gru per autocarri Isuzu ELF da 3,2 tonnellate |
|||
|
Dimensione complessiva |
6600x2 2 00x 285 0 millimetri |
||
|
Peso lordo del veicolo |
7300 kg |
||
|
Peso a vuoto |
4250 kg |
||
|
Specifiche del telaio |
|||
|
Marca del telaio |
ISUZU |
||
|
Modello di unità |
4 X 2 ,guida a sinistra |
||
|
Cabina |
Cabina ISUZU 3D, con aria condizionata e 2 posti, comandi avanzati, struttura interamente in acciaio saldato. Inclinazione manuale, sospensioni meccaniche. |
||
|
Motore |
Modello |
4 tempi a iniezione diretta, 4 cilindri in linea con raffreddamento ad acqua, turbocompressore e intercooler |
|
|
Tipo |
Isuzu 4KH1CN6LB |
||
|
Energia |
88 kW/ 12 0 CV |
||
|
Spostamento |
2 . 999 L |
||
|
Tipo di carburante |
Diesel |
||
|
Cambio |
Isuzu MSB - 5 Q |
||
|
Sistema frenante |
Freno ad aria compressa |
||
|
Interasse |
3360 mm |
||
|
Pneumatico |
70 0 R16 , 6 +1 pz |
||
|
Specifiche della sovrastruttura |
|||
|
Carrozzeria |
Dimensione |
3000x2100x450mm |
|
|
Materiale |
Acciaio al carbonio Q235 |
||
|
Spessore del carico |
Lato 3 mm, inferiore 4 mm |
||
|
Sistema di lavoro |
|||
|
Gru |
Marchio della gru |
SQS-68 |
|
|
Capacità di sollevamento massima |
32 00 kg |
||
|
Raggio di lavoro massimo |
7.7 M |
||
|
Altezza massima di sollevamento |
9.5 M |
||
|
Angolo di rotazione |
360° |
||
|
Spazio di installazione |
850 mm |
||
|
Pressione massima di esercizio |
20 MPA |
||
|
Peso della gru |
1105 kg |
||
|

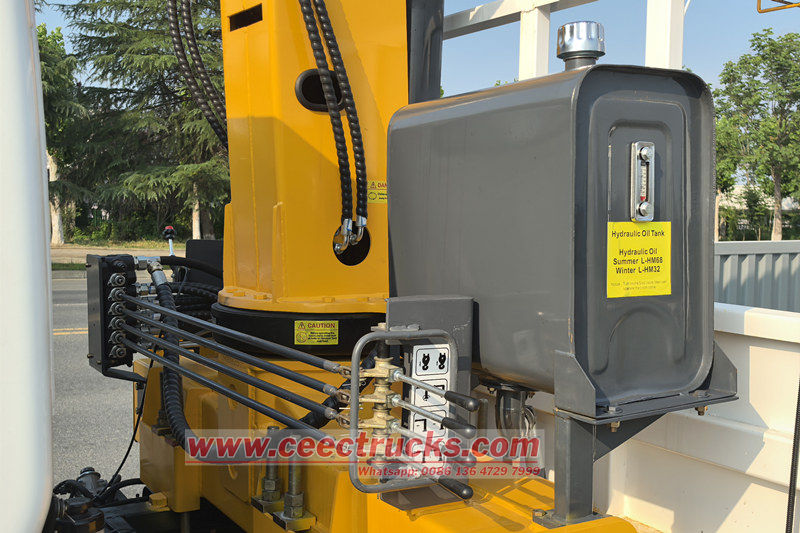

Capacità del serbatoio dell'olio |
30 L |
||
Principio di funzionamento della gru per autocarri Isuzu ELF da 3,2 tonnellate
● La gru per autocarri Isuzu ELF da 3,2 tonnellate utilizza il motore del veicolo come fonte di energia e trasmette la potenza alla pompa idraulica tramite la presa di forza.

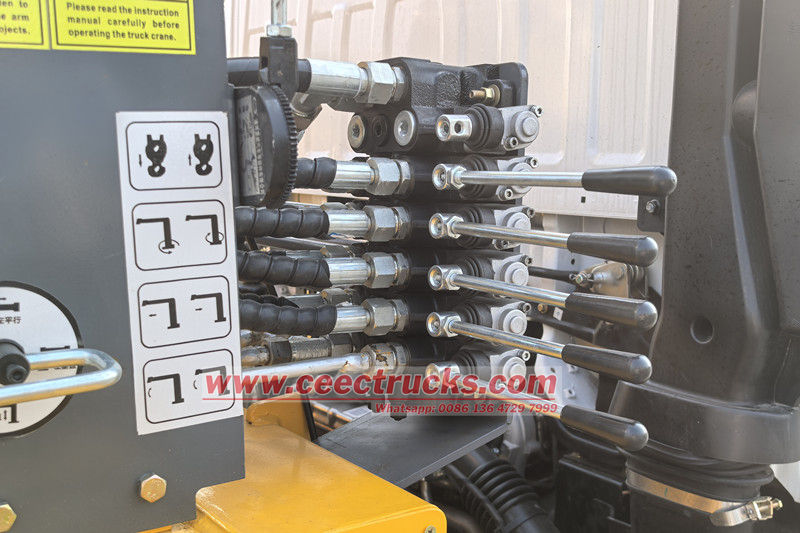

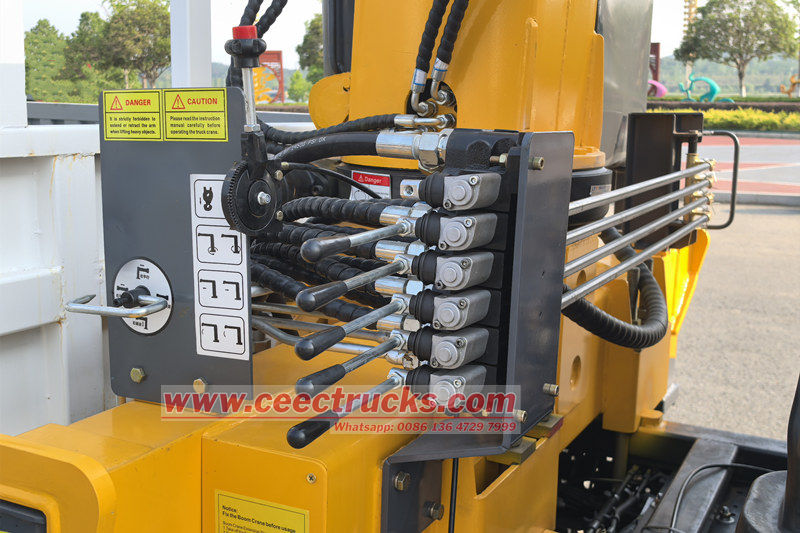

● La pompa idraulica converte l'energia meccanica in energia idraulica e genera olio ad alta pressione. L'olio ad alta pressione viene trasportato alla valvola di inversione multidirezionale attraverso la tubazione idraulica. L'operatore aziona la leva della valvola di inversione per invertire la direzione del flusso dell'olio, controllando così l'azione di ciascun attuatore.
● Quando è necessario estendere il braccio, l'olio entra nel cilindro telescopico per spingere ciascuna sezione del braccio a estendersi in sequenza; per ottenere l'inclinazione del braccio, l'olio entra nel cilindro di inclinazione per modificare l'angolo tra il braccio e il piano orizzontale; l'azione di rotazione è azionata dal motore di rotazione per ruotare la gru nel suo complesso sul piano orizzontale.
● Il meccanismo di sollevamento aziona la fune metallica per ritrarla e rilasciarla attraverso l'argano, consentendo il sollevamento e l'abbassamento di oggetti pesanti. L'intero processo è controllato con precisione dal sistema idraulico per completare il sollevamento di oggetti pesanti.
Caratteristiche della gru montata su camion Isuzu

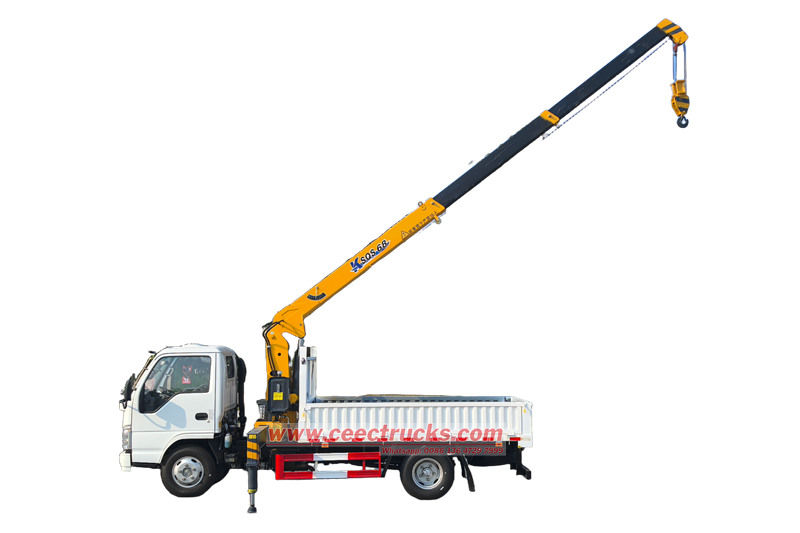

● Ampio raggio d'azione: la gru telescopica può essere estesa in più sezioni e può operare entro un ampio raggio e intervallo di altezze per soddisfare le esigenze di diverse condizioni di lavoro.
● Funzionamento flessibile: dotato di un sistema idraulico avanzato e di una maniglia di comando, l'operatore può controllare facilmente l'estensione, la variazione di ampiezza, la rotazione e il sollevamento del braccio della gru, garantendo un posizionamento preciso.
● Buona stabilità: realizzata in acciaio ad alta resistenza, la struttura è stabile, dotata di un'ampia campata di stabilizzatori, in grado di disperdere efficacemente il carico e garantire stabilità durante il funzionamento.
L'ampia applicazione della gru per autocarri Isuzu ELF
● Ingegneria edile: utilizzata per il sollevamento di materiali da costruzione (come barre d'acciaio, elementi prefabbricati in calcestruzzo), l'installazione di strutture in acciaio e la movimentazione di attrezzature.
● Ingegneria municipale: utilizzata per l'installazione di lampioni, cartelloni pubblicitari, strutture per il traffico, ecc. e può essere utilizzata anche per il trapianto di alberi nel settore paesaggistico.
● Manutenzione elettrica: utilizzata per sollevare trasformatori, pali e altre apparecchiature durante l'installazione e la manutenzione delle linee elettriche.
● Logistica e trasporti: carico e scarico di merci in magazzini, banchine e altri luoghi adatti alla movimentazione di articoli di grandi volumi.
