Scopri la configurazione di base di Isuzu Heavy Fire Trucks

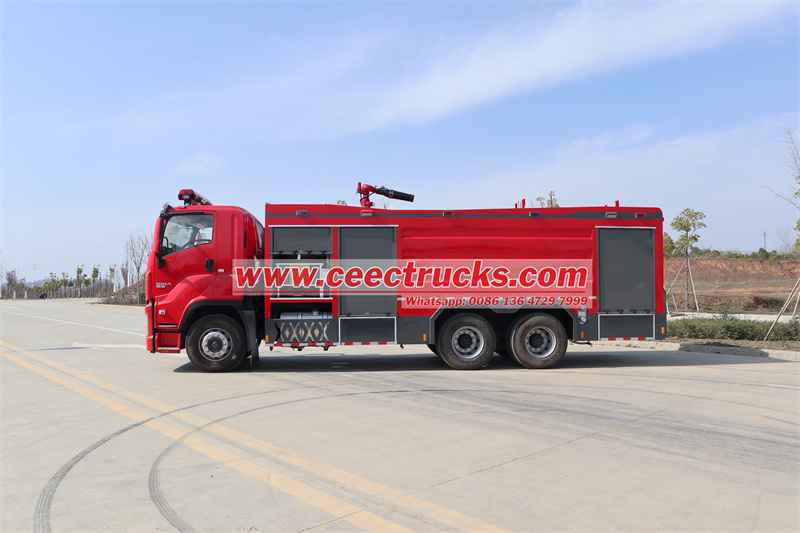

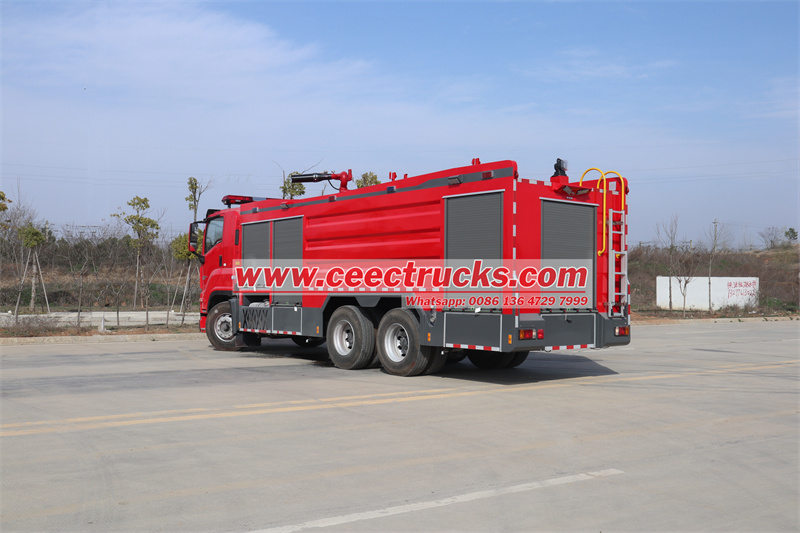

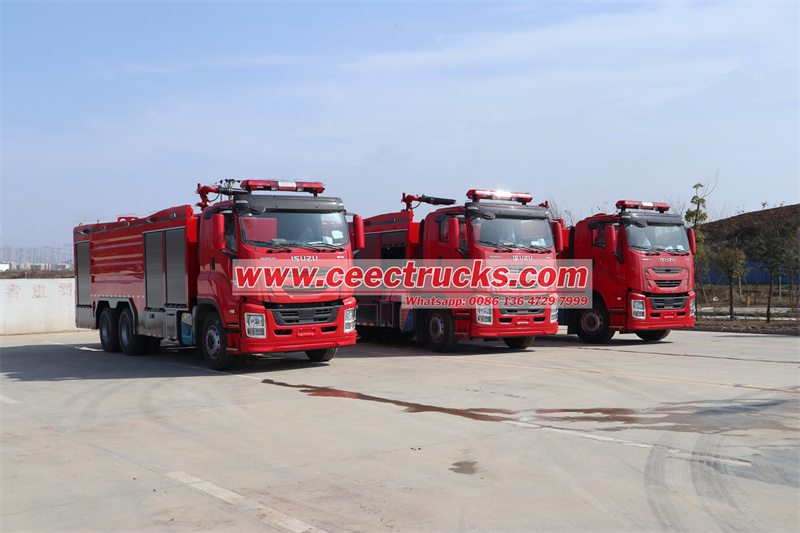

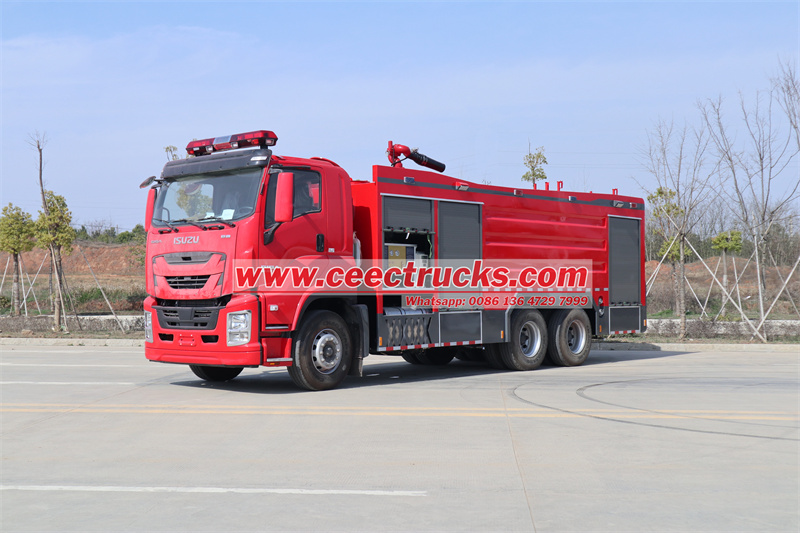

ISUZU GIGA TRIM camion per il fuoco pesante è un fuocosalvare Veicolo appositamente progettato e attrezzato per affrontare incendi gravi e missioni di salvataggio complesse Di solito ha un volume del corpo più grande e un potente sistema di alimentazione per far fronte a varie sfide e ambienti di lavoro complessi ISUZU GIGA TRIM camion per il fuoco pesanteS sono estremamente potenti nelle capacità di estinzione e sono spesso dotati di cannoni d'acqua a flusso alto, serbatoi d'acqua di grande capacità e sistemi di schiuma, che possono rilasciare rapidamente grandi quantità di agenti che estendono il fuoco per spegnere gli incendi Allo stesso tempo, fornisce anche una vasta gamma di attrezzature e strutture di salvataggio, come pompe di aspirazione, argani, attrezzature e strumenti salvavita, ecc ISUZU GIGA Truck di acqua per il fuoco pesantesvolgere un ruolo importante nella protezione della sicurezza di grandi edifici, fabbriche e strutture importanti Sono attrezzature importanti per garantire la sicurezza della vita pubblica e della proprietà

1. Isuzu fCabina di camion ira

A Layout: diviso in due file, un sedile del conducente (a sinistra) e il sedile di un passeggero nella parte anteriore, quattro sedili passeggeri nella parte posteriore, nessuna separazione tra le file anteriori e posteriori, quattro schienali del respiratore ad aria installati nella parte posteriore, lo spazio dovrebbe essere sufficiente ospita 6 pompieri senza essere crampi

B Struttura: quattro porte, doppia riga originale

C Equipaggiamento:

Oltre alle strutture originali del veicolo, è necessario aggiungere il seguente contenuto:

(1) Il cruscotto di funzionamento antincendio e la scatola di controllo della luce di avvertimento devono essere installati sul cruscotto e gli interruttori di controllo del decollo di alimentazione e le luci degli indicatori, le luci della polizia, le luci di allarme, le luci stroboscopiche, le luci dei segnali, le luci del contorno, le sirene, ecc Azionare l'interruttore

(2) È necessario installare un altoparlante di allarme, altoparlante per tetto (incluso il microfono manuale), motorola auto-talkie Il walkie-talkie dovrebbe avere la stessa frequenza della nostra brigata dei vigili del fuoco e una presa di ricarica da 24 V

(3) dotato di sistema di riscaldamento/ventilazione e sistema di condizionamento dell'aria

(4) Dovrebbe essere dotato di un radar inversione e una fotocamera inversione nella parte posteriore dell'auto e un dispositivo di visualizzazione dello schermo LCD di allarme del radar e della fotocamera deve essere installato nella cabina Quando la retromarcia è impegnata, il sistema collegherà automaticamente la fotocamera e inverterà il radar nella parte posteriore dell'auto e accenderà l'auto Lo stato posteriore viene visualizzato sullo schermo LCD dello specchio di controllo centrale e può essere suonato un allarme

2. Isuzu giga friempimento fluido per camion ire

A Capacità: serbatoio dell'acqua 6000 kg + serbatoio di schiuma 3000 kg, capacità totale 12000 kg

B Materiale: realizzato in acciaio al carbonio di alta qualità Q235-B, spessore 4 mm, piastra inferiore ispessita a 6 mm

C Struttura: adotta una struttura a fascio aggiuntiva integrale e i due raggi longitudinali sono collegati da una serie di travi incrociate con uguale resistenza Il telaio ausiliario e la carrozzeria sono collegati a bulloni ad alta resistenza Il corpo del serbatoio dell'acqua è realizzato con grandi piastre arrotolate che si formano contemporaneamente e saldate longitudinalmente, con piastre verticali e orizzontali a prova di onde all'interno I serbatoi d'acqua e i serbatoi di schiuma devono essere trattati appositamente per migliorare la corrosività del serbatoio e la documentazione sui metodi di trattamento della corrosione

D Equipaggiamento: 2 fori di ingresso; 2 dispositivi di overflow, 2 sensori a livello di liquido; 2 prese di liquami con valvole DN50, 4 porte di iniezione dell'acqua, almeno 2 toglioni sopra DN460, con blocco rapido/ dispositivo a pressione automatico a pressione aperta

E Collegamento: il serbatoio è ragionevolmente collegato alla pompa antincendio attraverso le condutture

3 Assemblaggio della pipeline

A Pipeline di aspirazione: c'è una porta di aspirazione DN150 nella parte posteriore della stanza della pompa, dotata di un filtro e una copertura soffocante Un ingresso d'acqua DN150 con valvola a farfalla pneumatica per il collegamento al serbatoio dell'acqua Speciali dispositivi di connessione elastica in gomma sono forniti nelle parti appropriate del gasdotto;

B Tubatura di uscita dell'acqua: ci sono due prese d'acqua DN80 e normali a pressione su ciascun lato del corpo del veicolo; C'è una tubazione di riempimento dell'acqua del serbatoio controllato da una valvola a sfera DN65 dalla pompa dell'acqua al serbatoio dell'acqua, con una sezione di collegamento in gomma al centro;

C Linea per tubatura per pistola: la linea di tubature DN125 è dotata di una valvola a farfalla DN125 e uno speciale dispositivo di connessione elastica in gomma;

D Drenaggio di acqua residua e tubatura liquida in schiuma: c'è un cazzo o una valvola di scarico dell'acqua residua nella parte più bassa della tubazione e della pompa dell'acqua, in modo che l'acqua residua e la schiuma residua nel sistema possano essere rapidamente drenate quando necessario;

4 Pompa d'acqua

La pompa dell'acqua antincendio adotta la pompa dell'acqua di tipo RSD Hale importato dagli Stati Uniti, con pressione di uscita ≥1 0MPa, portata ≥90L/s, grado di vuoto massimo: ≥85 kPa, tempo di diversione dell'acqua: ≤40s, dotato di un miscelatore di proporzione di schiuma manuale ph48*2 e un rapporto di miscelazione di quattro ci sono due livelli: 3% e 6% Profondità di assorbimento dell'acqua ≥3 metri

5 Cannone a doppio uso montato sul veicolo e cannone a doppio uso

A La schiuma montata sul veicolo e il cannone a doppio uso dell'acqua adotta l'amiron 3578+5177 Cannone d'acqua del fuoco importato dagli Stati Uniti, con un ugello automatico che regola la pressione e un ugello di schiuma 3626 2 Il materiale è in lega di alluminio brevettata con pirolite anti-corrosione

B L'angolo di rotazione ruota di 348 gradi in orizzontale e l'angolo di pitch massimo viene regolato a 135 gradi, che può essere regolato in modo flessibile tra -45 e +90 gradi La portata è regolabile, l'intervallo di regolazione è 950L/min-3800L/min e la portata massima non è inferiore a 3800L/min

C L'intervallo effettivo non è inferiore a 70 m, la pressione di ingresso della testa della pistola è 5 5bar e la portata CC è 3800L/min

D Dotato di una scatola di controllo cablata che utilizza energia del veicolo e un telecomando wireless che utilizza batterie Entrambi i metodi di controllo possono realizzare il tono e il movimento orizzontale del cannone d'acqua, realizzare la graduale conversione della fioritura e della DC del cannone d'acqua e possono fermare il processo di conversione in qualsiasi momento in un certo stato (Sono richiesti pezzi di ricambio controller)

6 Sistema elettrico

La luce di avvertimento principale situata nella parte superiore della cabina è una lunga riga di luci di avvertimento rossa, dotata di un sistema di controllo degli allarmi da 100 W; Una luce stroboscopica rossa e blu è installata nella parte anteriore e posteriore di entrambi i lati del veicolo e l'illuminazione laterale a LED è installata sopra entrambi i lati del veicolo Di seguito è installata una spia di segno di sicurezza; Un marchio di King Ocean King di Shenzhen 35W, la luce di ricerca del telecomando a LED è installata sulla parte superiore di ogni estremità anteriore e posteriore del carrello La luce può essere girata e accesa in modo indipendente; La parte anteriore e posteriore è dotata di luci del corridoio e luci di larghezza secondo gli standard nazionali; La cabina è dotata di un dispositivo di display e illuminazione inversione e c'è un dispositivo di illuminazione sul cruscotto operativo La parte modificata viene instradata in modo indipendente

7 Box per attrezzatura e sala pompa

A Materiale: saldato in acciaio di alta qualità

B Struttura: struttura saldata divisa, con la scatola dell'attrezzatura nella parte anteriore e la stanza della pompa nella parte posteriore; La pelle, il pannello inferiore e i pannelli interni sono tutti realizzati con piastre di alluminio piatto a prova di ruggine LF2 anodizzate Porta della stanza della porta e della pompa della porta e della pompa: adottare una porta dell'otturatore in lega di alluminio di alta qualità leggera e la porta della stanza della pompa posteriore è una grande porta a lancio

C Struttura interna: il frame interno adotta la tecnologia di sovrapposizione del profilo in alluminio La scatola dell'attrezzatura si trova nella parte posteriore del vano passeggeri Ci sono porte dell'otturatore in lega di alluminio su entrambi i lati con le luci all'interno Nella scatola dell'attrezzatura, ci sono schede e scatole di archiviazione per strumenti comunemente usati come la demolizione C'è una cassetta degli attrezzi e una porta rotolante sulla gonna laterale inferiore, che può conservare piccoli strumenti

D C'è una scala di arrampicata in lega di alluminio alla fine della stanza della pompa La scala è un tipo a due sezioni La distanza da terra non supera i 350 mm La scala deve essere forte e affidabile

E Un tubo di aspirazione dell'acqua di 6 metri è installato nella parte inferiore della stanza della pompa Il tubo di aspirazione dell'acqua è un tubo in acciaio rinforzato a spirale ricoperto di gomma C'è un dispositivo di filtro dell'acqua all'estremità di aspirazione dell'acqua ed è strettamente collegato alla pompa principale senza perdite d'aria

F Principi di layout delle attrezzature: progettazione dell'integrazione delle apparecchiature in base alla formazione di combattimento e allo spiegamento del combattimento, progetta varie parentesi di attrezzature secondo i principi ergonomici e utilizzano apparecchi speciali anti-russa, anti-vibrazione, anti-falsità e anti-scratch, in piedi a terra o accedono a qualsiasi attrezzatura con 1-2 movimenti sui pedali.
